Стенд сход-развала Зенит-3D

ОПИСАНИЕ:

Предназначен для контроля и регулировки основных параметров положения колес для любых типов легковых автомобилей с диаметром дисков от 12 до 24 дюймов.
Стенд Зенит-3D в комплектации ТЛ2КС предназначен для работы вместе с подъемником. Данная модель включает в себя технологии 3D-View и HeightRange, а также систему 3D моделирования.
Работа стенда осуществляется на базе Windows 10 и собственного специального ПО Зенит-3D от SIVIK

ХАРАКТЕРИСТИКИ:

ТЕХНОЛОГИЯ 3D-View
Система технического зрения для измерения положения осей вращения колес в пространстве
Система технического зрения состоит из камер, плоских мишеней с захватами и специализированного программного обеспечения, установленного на персональный компьютер.

Обеспечивает:
Распознание мишени в автоматическом режиме;
Высокоточное вычисление положения осей колес в пространстве


Индивидуальное схождение относительно линии тяги Диапазон: +/- 5°;
погрешность: +/- 3’
Развал Диапазон: +/- 13°;
погрешность: +/- 3’
Продольный угол наклона оси поворота (шкворня) Диапазон: +/- 27°;
погрешность: +/- 8’
Поперечный угол наклона оси поворота (шкворня) Диапазон: +/- 27°;
погрешность: +/- 8’
Угол тяги Диапазон: +/- 3,5°;
погрешность: +/- 2’
Дополненный поперечный угол Диапазон: +/- 30°;
погрешность: +/- 8’
Максимальный угол поворота колес Диапазон: +/- 29°;
погрешность: +/- 1°
Обратное схождение в повороте Диапазон: +/- 10°;
погрешность: - *
Смещение передней/задней оси Диапазон: +/- 2°;
погрешность: - *
Разность колесных баз Диапазон: +/- 100 мм;
погрешность: +/- 3 мм
Правое/левое поперечное смещение Диапазон: +/- 100 мм;
погрешность: +/- 3 мм

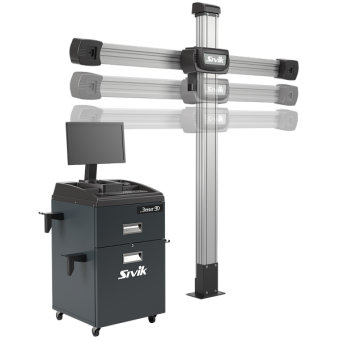

Широкий диапазон высот: от 200 мм до 2100 мм на дистанции от 1800 до 3500 мм
Компактные и легкие мишени с ударопрочным корпусом: одни из самых компактных в своем классе
Интерактивные камеры высокого разрешения: беспрерывно фиксируют положение мишеней в пространстве и обеспечивают моментальную обработку данных. Подсказки при прокатке и измерении подвески облегчают и ускоряют работу механика
Качественные поворотные круги: плавный ход поворотных кругов помогает точно установить колесо под нужным углом. В комплект входят мостики для прокатывания, гарантирующие плавный заезд автомобиля на подъемник
Интеллектуальный интерфейс: прогноз действий оператора
Операционная система - MS Windows 10. Более универсальная версия без привязки к оборудованию. Может быть установлена на любой ПК
Программное обеспечение Зенит-3D: собственная разработка компании Sivik
3D ВИЗУАЛИЗАЦИЯ
Гарантия 2 года: действительна в течение 24 месяцев, при условии соблюдения требований правильной эксплуатации, обслуживания, хранения, содержащихся в руководстве по эксплуатации.


Программное обеспечение:

Операционная система MS Windows 10
Более универсальная версия без привязки к оборудованию. Может быть установлена на любой ПК
Автоматическое и ручное обновление
Стенд содержит два режима обновления – вручную и автоматически после включения (при наличии сети интернет)
ПО Зенит 3D собственная разработка компании Sivik
Включает в себя эффективные и высокоточные алгоритмы обработки изображений. Обеспечивает быструю передачу данных между камерами и компьютером. Используется SSD-накопитель, повышающий быстродействие системы
Удобный и функциональный трёхмерный интерфейс
Расширенная справочная система
Система управления отчётами

КОМПЛЕКТАЦИЯ:

Кабинет
Балка с камерами
Колонна с приводом
Комплект мишеней (4шт.)
Комплект поворотных кругов (2шт.)
Стопор руля
Упор педали тормоза,  противооткатные упоры
Комплект самоцентрирующихся захватов колес  (подходит для дисков размером от 12 до 24 дюймов) (4 шт)
