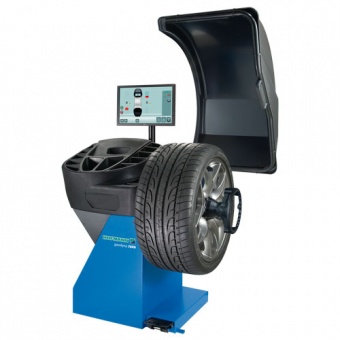

Балансировочный станок Hofmann Geodyna 7600L

Балансировочный станок Geodyna 7600 (Hofmann, Италия)

Балансировочный станок для легковых, спортивных колес, лёгких грузовых автомобилей, внедорожников, мотоциклов (требуется адаптер)

Ввод расстояния и диаметра обода через измерительный рычаг

Ввод ширина обода бесконтактный, через ультразвуковой датчик (Smart Sonar)

Диапазон диаметров обода 8 – 30” (ручной ввод)

                                          8 – 25” (полуавтоматический ввод)

Диапазон ширины обода     1 – 20” (ручной ввод)

                                           3 – 15” (автоматический - Smart Sonar)

Диапазон работы Smart Sonar: обода 13”– 26”

Диаметр вала 40 мм

Время цикла балансировки пуск-стоп (195/65R15):

    Программа ALU-P + контрольный выбег: 4.5 с

    Smart Sonar (1 цикл): 6.5 с

Выбор программы балансировки полуавтоматический: easyAlu

Ввод положения спиц  ручной

Запуск измерительного цикла  автоматический, закрыванием кожуха

Торможение колеса после цикла измерения  автоматическое

Стопорный тормоз, управление педалью

Повторное нахождение места установки груза с помощью измерительного рычага

Положение установки пружинного груза на 12 часов

Положение установки клеевого груза измерительным рычагом или на 5 час(easyWeight)

Программы ALU 5 ALU, 2 ALU-P, easyALU

Освещение внутренней части обода

Скрытная установка грузов за спицами

Программа оптимизации

Программа минимизации (подгонка)

Балансирование обода

Самоюстировка

Крышка с ячейками для грузов  много ячеек и мест хранения

Простота и лёгкость управления

• Более высокая степень интуитивности интерфейса и эргономичности благодаря сенсорному экрану
• Ввод данных с помощью измерительного рычага 2D и автоматический ввод ширины обода с помощью Smart Sonar
• easyWeight: точечный лазерный указатель обеспечивает  быструю, точную и удобную установку клеевого груза на ободе
• Лёгкий процесс зажима колеса: быстрозажимная гайка (gedyna 7600)
• Более быстрый ввод данных и выбор места установки груза благодаря наличию осветителя внутренней части обода

Бескомпромиссная высокая точность

• Определение всех данных за один измерительный цикл
• Измерительная система VPI – высокая точность и повторяемость измерений
• Ввод данных с помощью измерительного рычага 2D и автоматический ввод ширины обода с помощью Smart Sonar
• easyWeight: точечный лазерный указатель обеспечивает  быструю, точную и удобную установку клеевого груза на ободе

Сенсорный экран – интерфейс пользователя

• Geodyna 7600 оснащён сенсорным монитором 19”
• Новое программное обеспечение и дружественный интерфейс экономят время
• Большие цифры указателей массы грузов, контрастные указатели положения грузов
• Простое и ясное управление

easyWeight

• Точечный лазерный указатель обеспечивает  быструю, точную и удобную установку клеевого груза на ободе.
• Точечный лазерный указатель обеспечивает исключительно точное положение клеевого груза, исключая ошибки при его установке.
• Установка груза в нижней части обода удобна для оператора.
• Высокая производительность при высокой точности.
• Отсутствие рекламаций клиентов на наличие остаточного дисбаланса.

Автоматическое определение диаметра обода и расстояния

• geodyna 7600 обеспечивает автоматический ввод диаметра обода и расстояние от обода до стенда.
• Оператор перемещает измерительный рычаг к желаемому месту установкигруза, и geodyna 7600 автоматически вводит расстояние в память длярасчёта величины дисбаланса.
• После завершения измерительного цикла стенд указывает оператору точное место установки груза внутри обода, с помощью измерительного рычага или точечного лазерного указателя (программа easyWeight).

Автоматический ввод ширины обода с помощью SMART SONAR

• SMART SONAR, обеспечивающий бесконтактный автоматический ввод ширины обода, входит в комплект поставки geodyna 7600.
• SMART SONAR автоматически измеряет ширину обода, и это измерение начинается, как только защитный кожух колеса будет полностью опущен.

Преимущества:

• 30% экономия времени по сравнению ручным вводом
• Исключаются ошибки оператора
• Исключена усталость оператора из-за постоянного оперированияизмерителем обода шины

Программа easyAL

• Стенд автоматически  распознаёт требуемую программу установки груза (ALU-P или стальной обод).
• Функция easyALU уменьшает подготовительное время при балансировке колеса

Поворот колеса в положение уравновешенности

Как только оператор касается указателя массы груза на экране, колесо автоматически поворачивается в положение уравновешенности – на 12 часов или на 5 часов в зависимости от места установки груза.

Электромеханический стопорный тормоз надёжно удерживает колесо  в любом положении.

Освещение внутренней части обода

• В стандартную комплектацию geodyna 7600 входит ЖК лампа, ярко освещающая внутреннюю часть обода.
• Освещение облегчает точный ввод данных обода и облегчает очистку места установки груза на ободе, ускоряет установку груза.

Крышка с ячейками для грузов

• Крышка с ячейками для грузов стенда geodyna 7600  имеет новую оригинальную конструкции, которую отличают: эргономичность,удобство пользования и прочность

Установка грузов за спицами

• С помощью клавиатуры можно быстро и просто получить доступ к функции установки грузов за спицами.

• Эта дополнительная услуга, когда клеевые грузы устанавливаются скрытно за рядом лежащими спицами колеса, может быть предложена клиенту шинной сервисной станции.

Программа оптимизации

• Оптимизация представляет собой улучшенную форму «подгонки».
• При оптимизации обод и шина, имеющих разные величину и положение дисбаланса, поворачивают друг относительно друга так, чтобы уменьшить общий дисбаланс колеса.
• При этом уменьшается также требуемая масса балансировочного груза.
• Оптимизация начинается с измерительного цикла для обода.

Программа минимизации

• Минимизация груза возможна, если обод не имеет отклонений от геометрической формы.
• В этом случае обод и шина могут быть так взаимно повёрнуты, что дисбаланс частично компенсируется, и потребуется минимальный балансировочный груз.
• Минимизация начинается с измерительного цикла колеса.

Постоянная частота вращения

• Балансировочный стенд geodyna 7600 имеет ременной привод, который обеспечивает постоянную частоту вращения 200 об/мин на протяжении всего измерительного цикла.

• У безмоторных стендов или у стендов с фрикционной передачей измерение происходит на выбеге, т.е. при переменной частоте вращения, что является причиной больших погрешностей измерения.

Большие погрешности проявляются особенно при динамической балансировке колёс мотоциклов или лёгких колёс легковых автомобилей

Сокращённое время цикла

• Программа быстрой балансировки QuickBal сокращается за счёт количества оборотов, которое трeбуется для балансировки колеса.

• В результате время цикла сокращается на 30% при сохранении той же точности результата измерения: для стандартного колеса массой 16 кг с размерами 195 / 65 x 15 общее время цикла (пуск–стоп) снижается до 4,5 секунды.

• С устройством SMART SONAR полностью отсутствует ручная операция ввода размера ширина обода. Это экономит время и исключает ошибки оператора.

Стопорный тормоз

Управляемый педалью электромеханический стопорный тормоз надёжно удерживает колесо в каждом положении.

Он обеспечивает быструю и точную установку груза.

Принадлежности в комплекте поставки

• Дистанционное кольцо (Артикул 26425 / EAC0058D08A)

• Нажимная тарелка (Артикул 26426 / EAC0058D07A)

• Защитное кольцо нажимной тарелки (Артикул 26427 / EAC0058D15A)

• Большой конус ( Ø 96-116 мм ) (Артикул 25539 / EAM0005D25A)

• Средний конус ( Ø 72-99 мм ) (Артикул 25518 / EAM0005D24A)

• Малый конус ( Ø 42-77 mm ) (Артикул 25517 / EAM0005D23A)

• Измеритель ширины обода (Артикул 4007580 / EAA0247G21A)

• Юстировочный груз (Артикул 25415 / EAM0005D40A)

• Клещи балансировочные универсальные (Артикул 6452 / EAA0247G22A)

• 4 держателя зажимных устройств,  устанавливаются на левой стенке корпуса станка (Артикул 4027370 / EAA0277D56A)
