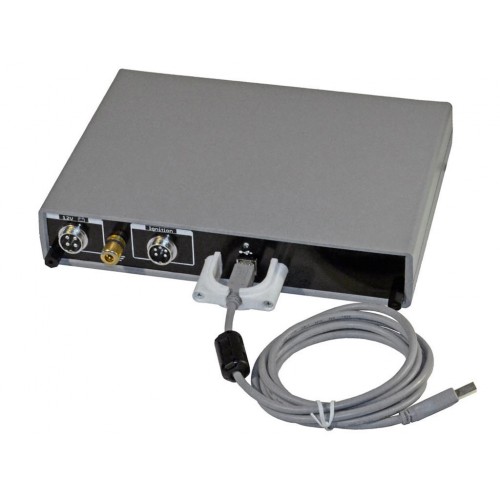

USB AUTOSCOPE IV (ОСЦИЛЛОГРАФ ПОСТОЛОВСКОГО) ADMP-00004

USB Autoscope IV - цифровой программно-аппаратный осциллоскоп, основным назначением которого является поиск неисправностей в различных электронных системах автомобиля и диагностика состояния механических узлов бензиновых и дизельных двигателей.


Отличия от USB Autoscope III:

встроенный адаптер зажигания;
встроенный блок питания 12В;
внешний вид прибора;
другие разъемы и кабели;
наличие упаковки (картонная коробка);
качество разъемов и кабелей улучшилось, прибор стал более удобным в использовании.
ОПИСАНИЕ
Прибор универсален и не привязан к какой-либо автомобильной марке. Подключается к USB порту ПК или Notebook с операционной системой Windows 98se* / Me* / 2000 / XP / Vista / 7 / 8.

Прибор может работать в следующих режимах:

Режим аналогового осциллографа;
Режим цифрового анализатора;
Режим диагностики системы зажигания;
График разрежения;
Режим диагностики системы газораспределения;
Режим измерения угла опережения зажигания;
Режим измерения временных параметров сигнала;
Измерение относительного расхода топлива;
Автоматический анализ осциллограмм.
* – USB Autoscope IV работает в ОС Windows XP SP2 или выше.

* – USB Autoscope III работает в ОС Windows XP / XP SP1 под управлением
программы USB Осциллограф версии 3.2.5.6 при условии наличия
порта USB 2.0 480 Mbit/s (HI-SPEED) и установленных драйверов порта,
в ОС Windows 98se / Me не работает.

* – USB Autoscope I / II работают в ОС Windows XP / XP SP1
под управлением программы USB Осциллограф версии 3.2.5.6,
в ОС Windows 98se / Me / 2000 под управлением программы
USB Осциллограф версии 3.0.3.0.

ФУНКЦИОНАЛЬНОСТЬ
USB Autoscope IV снабжён гальванической развязкой измерительных цепей и цепей ПК (шины USB).
Тестовое напряжение изоляции - 3 kV в течение 1 минуты.
Ёмкость изоляции - не выше 70 pF.
Сопротивление изоляции - не менее 10 GΩ

ПАРАМЕТРЫ ПРИБОРА:
РЕЖИМ АНАЛОГОВОГО ОСЦИЛЛОГРАФА


Количество аналоговых входов:    8
Количество каналов осциллографа:    1, 2, 4, 8 (по выбору)
Разрешение АЦП:    12 бит
Диапазон измеряемого напряжения:    ±6 / 30 V - 1-4 аналоговые входа;
±60 / 300 V - 5-6 аналоговый вход,
1-4 аналоговые входа при использовании внешних входных делителей напряжения 1:10;
±6 V - 7-8 аналоговые входа.
Максимальная частота оцифровки на канал:    1 канальный режим - 12,5 MHz;
2 канальный режим - 5,0 MHz;
4 канальный режим - 2,5 MHz;
8 канальный режим - 1,25 MHz.
Режим оцифровки:    непрерывный поток
Входное сопротивление:    1 MΩ
Дополнительные возможности:    свободное переключение входных каналов
(возможность подключения канала осциллографа к любому из физических входов "на лету")


РЕЖИМ ЦИФРОВОГО АНАЛИЗАТОРА:
Количество входов цифрового анализатора:    9
Диапазон входного напряжения для цифрового анализатора:    0…5,5 V
Режимы:    2, 4, 8 канальный анализатор
Максимальная частота оцифровки на канал:    2 канальный режим - 100 MHz;
4 канальный режим - 50 MHz;
8 канальный режим - 25 MHz.
Входное сопротивление:    10 kΩ.
> 1 MΩ при напряжениях (0…5 V);
510 Ω при выходе за диапазон
Максимальный обеспечиваемый со стороны: устройства поток данных    25 MB/s
Ток потребления:    рабочий режим: не более 350 mA
режим ожидания: не более 60 mA
Прибор обеспечивает непрерывный (без фреймовый) режим оцифровки и передачи данных в ПК.

USB Autoscope IV работает под управлением Программы USB Осциллограф.



ПАРАМЕТРЫ ПРОГРАММЫ USB ОСЦИЛЛОГРАФ:
Основные возможности:    режим отображения + запись + измерения в реальном масштабе времени одновременно
Количество каналов аналогового осциллографа:    по выбору 1, 2, 4, (8)
Параметры развертки для режима аналогового осциллографа:    1 канальный режим - 2 µS / Div. - 1 S / Div.;
2 канальный режим - 5 µS / Div. - 1 S / Div.;
4 канальный режим - 10 µS / Div. - 1 S / Div.;
8 канальный режим - 20 µS / Div. - 1 S / Div. с шагом 1-2-5.
Параметры развёртки для режима цифрового анализатора:    2 канальный режим - 0,2 µS / Div. - 0,2 S / Div.;
4 канальный режим - 0,5 µS / Div. - 0,5 S / Div.;
8 канальный режим - 1 µS / Div. - 1 S / Div. с шагом 1-2-5.
Параметры детализации по напряжению
(только для режима аналогового осциллографа)    для диапазона входных напряжений ± 6 / 30 V
- 50 mV / Div. - 5 V / Div.;
для диапазона входных напряжений ± 60 / 300 V
- 0,5 V / Div. - 50 V / Div.;
при использовании ёмкостного датчика
- 500 V / Div. - 50 kV / Div.
Синхронизация в режиме аналогового осциллографа:    по любому каналу, фронт, уровень, порог по уровню, порог по времени
Количество каналов цифрового анализатора:    по выбору 2, 4, 8
Параметры развертки для режима цифрового анализатора:    2 канальный режим - 0,2 мкс/дел. - 0,2 с/дел.;
4 канальный режим - 0,5 мкс/дел. - 0,5 с/дел.;
8 канальный режим - 1 мкс/дел. - 1 с/дел. с шагом 1-2-5
Синхронизация в режиме цифрового анализатора:    по любому каналу, фронт
Минимальное время записи
(при условии наличия свободного дискового пространства):    режим аналогового осциллографа:
1 канальный режим (12,5 MHz) - 170 сек;
2 и 4 канальный режим (10MHz) - 240 сек;
режим цифрового анализатора:
- 85 сек.
С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз
Максимальный размер файла:    режим аналогового осциллографа - 3 GB;
режим цифрового анализатора - 2 GB
Измерительный инструментарий:    max / min / среднее напряжение, разность напряжений, время, частота, скважность и фаза сигнала
Выходные форматы:    бинарный файл,
графический файл в формате *.jpg,
получение жёсткой копии осциллограммы при помощи печати
Дополнительные возможности    Поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов. Возможность создания пользовательских настроек для часто используемых режимов.
Функция отображения значения измеряемой физической величины.
С целью автоматизации анализа осциллограмм, встроена функция выполнения программой анализа осциллограмм по внешнему алгоритму, записанному в файлах скриптов анализатора. Возможность компрессии / декомпрессии "налету" при сохранении / чтении файла. Простейшие функции редактирования бинарного файла
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ПО USB ОСЦИЛЛОГРАФ:
Программа осуществляет мониторинг измерение и запись сигнала одновременно. Записанные данные содержит непрерывный фрагмент оцифрованного сигнала. Данный фрагмент может быть полностью или фрагментарно сохранен в виде бинарного или графического файла(ов) или распечатан на принтер.

Для экономии дискового пространства в программе реализована компрессия (декомпрессия) данных на лету при сохранении (чтении) бинарного файла.

Программа также имеет возможность добавления временных маркеров снабженных комментариями. Для автоматического анализа сигнала(ов) в записанном фрагменте в программу интегрирована поддержка скриптов пользователя на базе VBScript или Jscript. Пользовательский скрипт может маркировать осциллограмму, выдавать текстовую и графическую информацию по результатам анализа. Пакет ПО содержит скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям. При необходимости пользователь может легко создать свой скрипт для анализа сигналов для любого другого протокола.

Для удобства пользования измерительные адаптеры снабжены подсветкой.

Так же для удобства пользования в комплекте присутствует "Подставка-держатель", которая позволяет хранить основной блок осциллографа и все измерительные кабели и датчики в подключенном виде и готовым к работе в любой момент.

ТРЕБОВАНИЯ К ПЕРСОНАЛЬНОМУ КОМПЬЮТЕРУ ДЛЯ РАБОТЫ С ПРИБОРОМ:
Процессор:    Pentium IV 2 GHz
Оперативная память:    1 GB
Жёсткий диск:    10 GB свободного дискового пространства, режим обмена не ниже UDMA 100
Оптический привод:    CD-ROM для инсталляции программного обеспечения
Интерфейс:    USB 2.0 HI-SPEED
Видео карта:    AGP или PCI Express
Монитор:    SVGA
Операционная система:    Windows XP, Vista, 7, 8
Дополнительные требования:    Корпус компьютера обязательно должен быть заземлен, в противном случае возможен выход из строя прибора или компьютера. Исключение составляют мобильные компьютеры типа Notebook, питающиеся от внутренней аккумуляторной батареи при отключенном сетевом адаптере.
Для нормального функционирования компьютера должны быть установлены "родные" драйвера материнской платы компьютера.
Для нормального функционирования дисковой подсистемы компьютера, обязательно должен быть включён режим DMA.
КОМПЛЕКТАЦИЯ:
БАЗОВЫЙ КОМПЛЕКТ USB AUTOSCOPE IV ВКЛЮЧАЕТ В СЕБЯ:


USB Autoscope

1 шт.

Кабель питания

1 шт.

USB 2.0 A/B кабель

1 шт.

CD с программным обеспечением и документацией

1 шт.

Dx (-0.85…+0.15Bar) датчик разряжения + соединительный кабель

1 шт.

Sync датчик первого цилиндра для синхронизации по первому цилиндра

1 шт.

DIS Cx 6 комплект ёмкостных датчиков для диагностики DIS систем зажигания

1 шт.

Cx-M универсальный накладной ёмкостной датчик

1 шт.

Lx-M универсальный накладной индуктивный датчик

1 шт.

Px (-0,85…+6Bar) датчик давления в цилиндре

1 шт.

Универсальный кабель

4 шт.

Измерительный адаптер

4 шт.

Подставка-держатель для прибора

1 шт.

PxLonger удлинитель для датчика давления в цилиндре

1 шт.

Spark Gap высоковольтный искровой разрядник

1 шт.

Пробник-игла

4 шт.

Пробник-зажим прокалыватель

4 шт.

Пробник-зажим "крокодил"

4 шт.

Провод-удлинитель

4 шт.

Картонная коробка

1 шт.
