ТЕСТЕР РАЗЪЕМА OBD-II

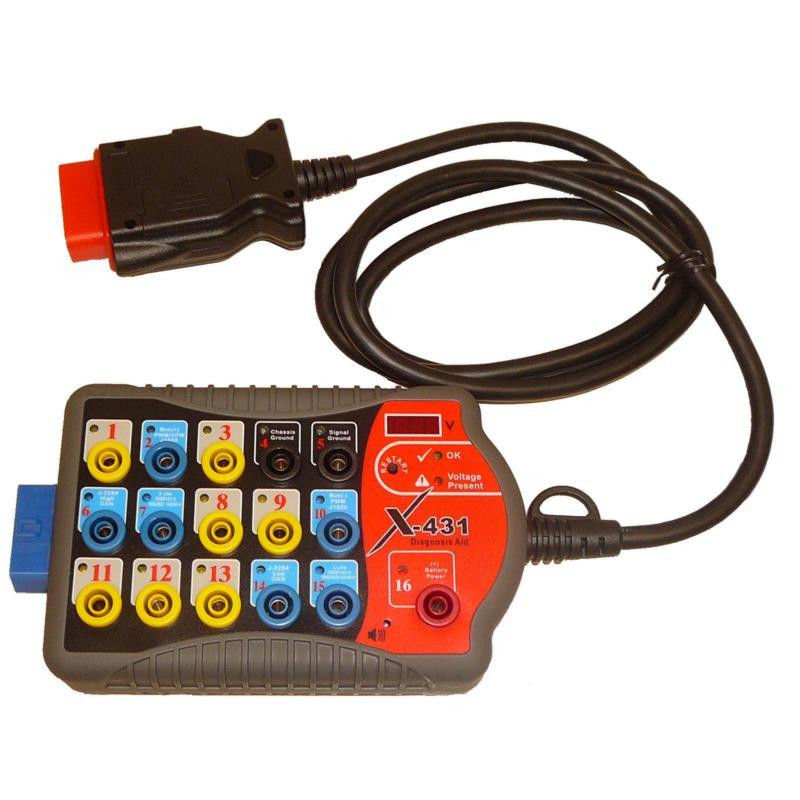

Launch X-431 Diagnosis Aid (DA-16) ― устройство для проверки электроцепей разъема OBD-II в автомобиле. Устройство проверяет все 16 контактов разъема на наличие электрических неисправностей, вызванных коротким замыканием, обратной полярностью подключения и т.д. во избежание повреждения диагностического сканера

Функции
Проверка исправности электроцепей разъема OBD-II перед подключением диагностического сканера
Контроль напряжения питания при перепрограммировании электронных блоков управления
Устройство контролирует напряжение питания в разъеме OBD-II в процессе перепрограммирования, адаптации электронных блоков управления
Определение протокола обмена данными
Устройство определяет поддерживаемый протокол обмена данными между электронными блоками управления автомобиля, в том числе PWM (J1850), VPW (J1850), ISO 9141-2 (асинхронная последовательная передача данных), DIS/ISO 14230-4 или Canbus (J-2284), где PWM – широтно-импульсная модуляция; VPW – переменная широтно-импульсная модуляция, Canbus – мультиплексная шина передачи данных
В качестве адаптера и разветвителя контактов (сигналов)
Устройство обеспечивает простой доступ ко всем 16 контактам диагностического разъема OBD-II для снятия импульсных сигналов с помощью осциллографа, регистрации данных с использованием Y-кабеля, активации процесса мигания индикаторной лампы в режиме цифрового кода, регулирования частоты холостого хода двигателя и т.д.
Проверка генератора
Устройство применяется для быстрой проверки зарядной электроцепи генератора в режимах холостого хода и высоких оборотов двигателя
Сохранность кодированной информации при замене аккумуляторной батареи автомобиля
Применяется в качестве резервного источника питания для электронных блоков управления (в целях сохранения кодированной информации) после подключения Х-431 DA-16 к внешнему источнику питания напряжением 12В, например, при замене разряженной аккумуляторной батареи автомобиля
В качестве источника постоянного тока для других устройств
Применяется в качестве источника питания постоянного тока до 5А: используется напряжение между контактами 4 (заземление) и 16 (+) устройства Х-431 DA-16.
Характеристики

Рабочее напряжение:    7.0 ~ 24В
Максимальный ток:    до 5.0A
Защита от перегрузки:    да
Мониторинг напряжения:    звуковой сигнал ниже 12В и выше 15,2В
Отображение вольтажа:    3-х разрядный индикатор с шагом 0,1В
Выводы:    16 выходов со светодиодами, диаметр 4,0 мм
Протоколы:    PWM (J1850), VPW (J1850), ISO 9141-2, DIS/ISO 14230-4, CANBUS (J-2284)
Рабочая температура:    0℃-50℃
Допустимая влажность:    менее 70%
Длина кабеля:    1.2 м
Защита от неправильной полярности:    да, индикатор
Габариты упаковки
Размеры:    10 x 11 x 24 см
Вес:    0,6 кг
