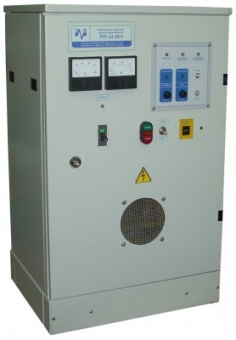

Выпрямитель зарядный ТПЕ-63-80

Выпрямитель зарядный ТПЕ-63-80 предназначен для зарядки тяговых аккумуляторных батарей электропогрузчиков и электрокаров стабилизированным выпрямленным током. Изделие может быть использовано в качестве стабилизированного источника постоянного тока.

Современная модификация выпрямителя оснащается новым унифицированным компактным блоком управления, выполненным на микросхемах повышенной степени интеграции, что позволило повысить точность регулирования, надежность и расширить возможности устройства.

Выпрямитель может быть использован для зарядки аккумуляторных батарей:

• щелочных номинальным напряжением от 9 до 56 В, емкостью от 50 до 350 А-час;
• кислотных номинальным напряжением от 12 до 68 В, емкостью от 80 до 630 А-час.

Выпрямитель зарядный производится согласно техническим условиям ТУ 3416-002-206764426-2010, а также соответствует общим техническим условиям на выпрямители по ГОСТ 18142.1-85

Функциональные возможности зарядного устройства:

• индикация выходного тока и напряжения стрелочными приборами;
• стабилизация зарядного тока или зарядного напряжения;
• контроль напряжения аккумулятора перед началом зарядки и возможность начать зарядку при полностью разряженном аккумуляторе;
• контроль цифрового значения уставок заданных тока и напряжения;
• индикация текущего параметра, по которому происходит стабилизация (по току или по напряжению);
• автоматический режим зарядки по зарядной кривой IUa (стандарт DIN 41772);
• в случае отключения напряжения в питающей сети выполняется сохранение данных и при последующем восстановлении напряжения в сети - автоматическое включение выпрямителя с завершением заданного режима зарядки (автопуск);
• защита от неправильного подключения или разрыва цепи аккумуляторной батареи, от кратковременных перегрузок, перегрева и короткого замыкания;
• подробная диагностика состояния выпрямителя;
• таймер времени зарядки до 99 часов;
• цифровой счетчик ампер-часов.
•
• Условия эксплуатации:
•
• высота над уровнем моря не более 1000 м при обеспечении номинальных выходных параметров выпрямителя;
• температура окружающего воздуха от –10 °С до +40 °С; не допускается эксплуатация при выпадении инея внутри выпрямителя;
• верхнее значение относительной влажности окружающего воздуха до 98 % при температуре +25 °С;
• окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, не насыщенная разрушающей пылью и водяными парами, с содержанием не токопроводящей пыли не более 0,2 мг/м³.

• В части воздействия механических факторов группа условий эксплуатации М2.

  Рабочее положение выпрямителя в пространстве — вертикальное, отклонение от вертикали не более 5°.

  Режим работы выпрямителя — длительный.

  Комплект поставки

  Выпрямитель зарядный ТПЕ-63-80	1
  Паспорт	1
